隨著市場上越來越多的圖像采集卡，及配套的軟件包大量涌現。相信大家都會想知道，到底選用哪一款采集卡才是最佳選擇?

　　一、凌華圖像采集卡選型

　　(型號，通道，端口類型，每個接口數據傳輸速度，是否支持9KB巨型幀，其他)

　　PCIe-2602 雙通道3G-SDI視頻/音頻采集卡，傳輸速度60fps，工作溫度0-60°C

　　PCIe-HDV62 單通道HDMI視頻采集卡，傳輸速度60fps，工作溫度0-55°C

　　PCIe-HDV62A 單通道HDMI視頻/音頻采集卡，傳輸速度60fps，工作溫度0-55°C

　　PXIe-HDV62A 單通道HDMI視頻/音頻采集卡，傳輸速度60fps，工作溫度0-55°C

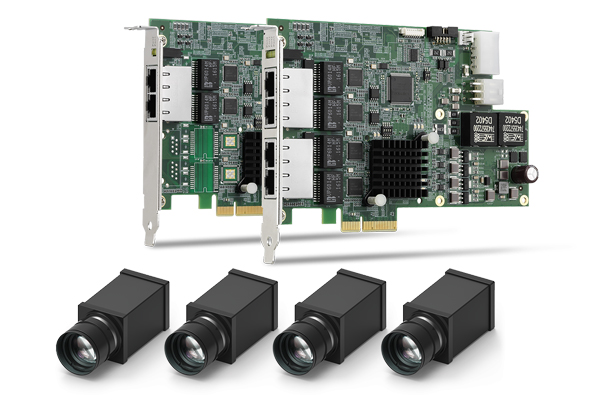

　　PCIe-GIE72C/74C 2/4通道GigE Vision PoE+圖像采集卡，傳輸速度1Gb/s，支持9KB巨型幀，支持PoE供電、電源保護，支持多卡片和多相機。

　　PCIe-GIE72/74 2/4通道GigE Vision PoE+圖像采集卡，傳輸速度1Gb/s，支持9KB巨型幀，支持PoE供電、電源管理和保護，軟件開/關，支持多卡片和多相機。

　　PCIe-GIE72/74 Pro 2/4通道GigE Vision PoE+圖像采集卡，傳輸速度1Gb/s，支持9KB巨型幀，支持PoEPoE供電、電源管理和保護，軟件開/關，硬件ToE和軟件許可證管理，支持多卡片和多相機。

　　PCIe-GIE64+ 4通道PoE圖像/視頻采集卡，傳輸速度1000Mb/s，支持9KB巨型幀

　　PCIe-CPL64 2通道PoCL圖像采集卡(Camera Link )，傳輸速度512Mb/s，兩個相機可同時采集，4DI/4DO，觸發輸入/輸出。

　　PCIe-FIW64 4通道 IEEE 1394b圖像采集卡，傳輸速度3.2Gb/s，

　　PCIe-FIW62 2通道 IEEE 1394b圖像采集卡，傳輸速度800Mb/s，

　　PCIe-U300 4/8/12通道USB3 Vision高性能視頻/圖像采集卡

　　二、信號采集卡選型

　　PCIe-9529 8通道24位高分辨率動態信號采集模塊

　　PCIe-7300A 32通道高速數字輸入輸出卡，高速DIO數字信號采集卡

　　三、凌華數據采集卡選型

　　(附)

　　1、USB數據采集模塊選型(USB DAQ)

　　2、模擬數字轉換卡(A/D卡)

　　3、數字模擬轉換卡(D/A卡)

　　4、數字輸入輸出卡(IO卡)

　　四、板卡硬件功能的對比

　　目前市場上的視覺板卡，主要可分為三類：

　　凌華圖像采集卡PCIe-GIE72C 點擊鏈接

　　1、視覺采集卡(圖像采集卡)。它最主要的功能就是將相機中輸出的模擬圖像信號，轉換成數字信號，最終傳至電腦中的內存中去。例如，。

　　2、具有顯示功能的視覺卡(顯卡)。這種板卡，在上一種采集卡的基礎之中，又另加入了圖像顯示功能。即，可以將圖像直接顯示到任何顯示器上;

　　3、自帶處理器的板卡(帶處理器的顯卡)。這種板卡本身就帶有處理器，進行圖像處理工作的程序，不必在電腦中而可以直接在板卡上運行。

　　五、板卡與相機匹配

　　1、制式。CCD相機有各種不同制式，如CCIR、RS170等等。確定板卡是否支持所有制式的信號;

　　2、異步信號。異步信號可以節省拍照時間。不過在選用具有異步信號功能的相機之前，首先要確定板卡也有此功能。這一功能對于運行速度要求極高的系統來說，至關重要。以RS170為例，如果沒有這一功能，系統等待拍照的時間為0～40毫秒;

　　3、逐行掃描。 越來越多的系統會使用到逐行掃描相機，因此要首先知道板卡是否支持這種相機;

　　4、多分辨率支持。不是每張板卡都可以支持所有分辨率的相機;

　　5、多頻道。多數板卡，都可以同時控制二個以上的相機。至于，其他一些不常見的功能，如時鐘功能等。

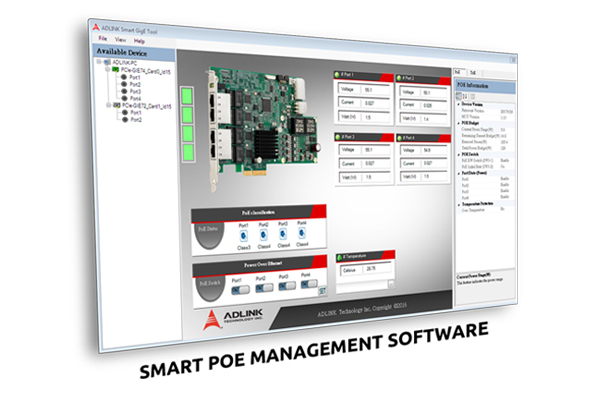

　　六、板卡軟件包的對比

　　面對不同公司的視覺軟件包時，該如何作出正確的選擇?可以從以下幾個方面來考慮：

　　· 開發硬件環境：此軟件包在你公司所選用的電腦硬件系統下是否能正常運行。如，是否支持PCI接口、顯示卡等。

　　· 開發操作系統：此軟件包在你們公司所選用的操作系統下能否正常運行。如，是否支持WIN2000，WIN7，WIN8，WIN10，Linux等等。

　　· 開發語言：此軟件包是否適用于你們公司所選用的開發語言。如，使用C#、.NET、VC++ Builder，VB、CPB、Delphi等語言作二次開發，是否簡單易用。

　　當然我們還要對比不同公司的軟件包，在圖像處理方面的功能的優劣。
