產品特點
? 3軸螺旋插補
? 脈沖輸出速率：最高6.55MHz
? 2至4軸線性插補/2軸圓弧插補：梯形和S型速度曲線
? 硬件控制的位置比較
? 高速位置鎖存功能
? 硬件背隙補償
? 用戶程序的加密功能
? 在線改變速度/位置
產品介紹

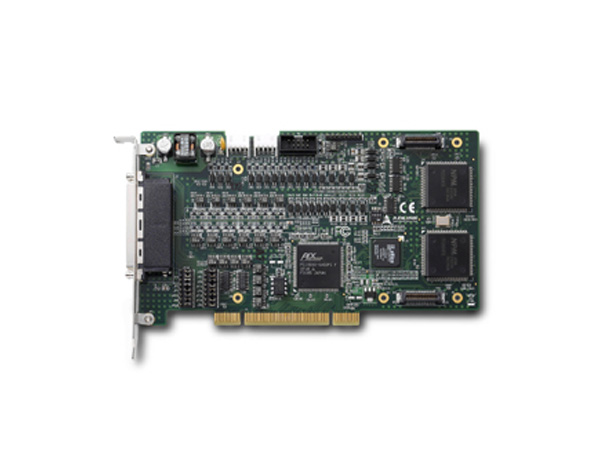

凌華PCIe-8158，模塊化設計高級8/4軸步進和伺服運動控制卡
華頡科技提供高達6.55 MHz高頻脈沖輸出的凌華PCI-8158運動控制卡，具備硬件急停功能，軟件安全保護功能，卡片索引開關、在同一時間可執行直線/圓弧運動等特性，為行業應用需求提供高性價比的解決方案。PCI-8158兼容三菱、松下和安川等制造商的伺服系統，通過多軸線性插補和圓弧插補，PCI – 8158可以支持復雜的移動模式。PCI-8158提供為廣泛的生產應用提供了最平穩的運動控制。除此之外, PCI – 8158采用模塊化的設計理念。還提供了支持分布式I/O控制、高速觸發和電子凸輪控制等功能的擴展板卡。
產品特點
■ 3軸螺旋插補
■ 硬件控制的位置比較和觸發(通過DB-8150，最高1MHz)
■ 支持一個HSL網絡(通過DB-8151)
■ 支持一個Motionnet主控制器(通過DB-8153)
■ 32位PCI總線，Rev 2.2，33MHz
■ 高密度(200針)8軸運動控制卡
■ 脈沖輸出速率：最高6.55MHz
■ 脈沖輸出選擇：OUT/DIR，CW/CCW，AB相
■ 2至4軸線性插補
■ 2軸圓弧插補
■ 螺旋插補
■ 多軸連續插補
■ 在線改變速度/位置
■ 13種歸零模式和自動歸零搜索
■ 高速位置鎖存功能
■ 可編程加速和減速時間
■ 梯形和S型速度曲線
■ 用于增量式編碼器的28位遞增/遞減計數器
■ 多軸，同動/同停
■ 可編程中斷源
■ 硬件背隙補償
■ 手搖輪輸入接口
■ 軟件限位功能
■ 硬件急停功能
■ 超過100個線程安全API函數
■ 用戶程序的加密功能
■ 接口易用，支持任意步進電機、AC或DC伺服電機、線性或旋轉電機
■ 所有數字輸入和輸出都具有2500VRMS光隔
■ 一個系統最多支持12片卡
訂購指南
|
訂購信息 |
|
PCI-8158：高級8軸步進和伺服運動控制卡 DB-8153：單Motionnet主控制器子板 PCI-8154：高級4軸步進和伺服運動控制卡 DB-8150：高速觸發子板 DB-8151：單HSL主控制器子板 |
|
配件 |
|
■ DIN-100S-01：接線端子板，帶一個100針SCSI-II連接器，標準安裝導軌 ■ DIN-814M0：接線端子板，適用于三菱MR-J2S-A伺服驅動器 ■ DIN-814-GP：接線端子板，適用于通用型伺服驅動器，帶100針 SCSI-II連接器 ■ DIN-814M-J3A0：接線端子板，適用于三菱MR-J3S-A ■ DIN-814Y0：接線端子板，適用于Yaskawa Sigma II/III/V驅動器 ■ DIN-814P-A40：接線端子板，適用于松下MINAS A4驅動器 ■ ACL-102100-1（適用于PCI-8154）：100針SCSI-II線纜（匹配AMP-787082-9），1米 ■ SCSI-VHDCI 100P（適用于PCI-8158）：100針SCSI-VHDCI線纜，2米、3米可選 |
|
軟件支持 |
|
■ 操作系統 Windows® 8/7/XP，Linux，RTX 5.x/6.x/8.1a ■ 軟件兼容性 VB/VC++/BCB/Delphi/VB.NET，各種帶源代碼的范例程序 ■ 推薦軟件 MotionCreatorPro² |

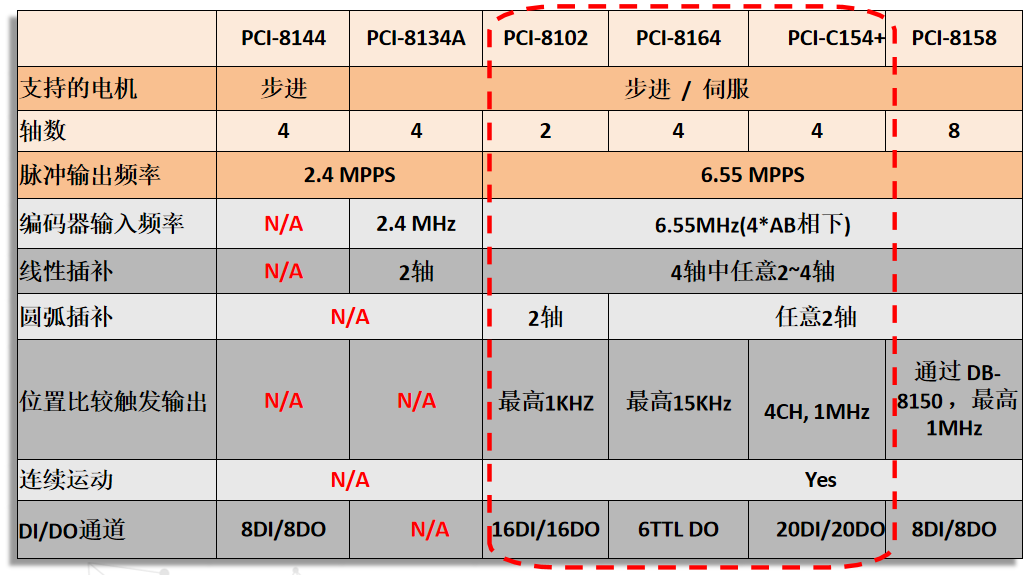

產品選型
