產品特點
? 支持32位3.3 V或5 V PCI總線
? 基于硬件的任意波形發生
? 通道可編程的雙極性或單極性模擬輸出范圍
? 板載2k采樣點A/D FIFO
? 雙極性或單極性模擬輸出范圍
? Scatter-gather DMA，用于模擬輸入/輸出
? 24通道TTL 數字輸入/輸出
? 通過SSI（系統同步接口）總線或PXI觸發總線實現多卡同步
產品介紹

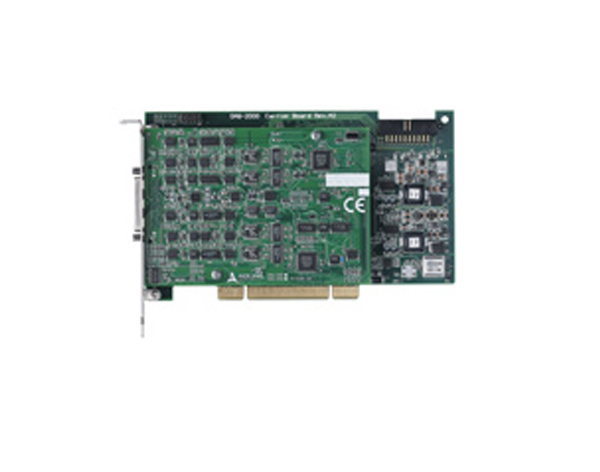

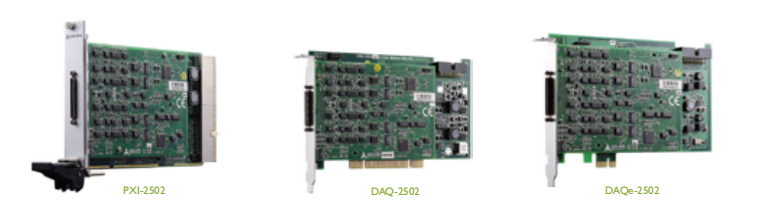

DAQ/DAQe-2500系列，4/8通道 12位 1MS/s模擬輸出多功能數據采集卡（現貨，質保2年，專業技術支持）
凌華DAQ/DAQe-2500系列是高速、高性能模擬輸出多功能DAQ卡，能夠在最高8通道12位同時進行模擬輸出的狀態下保持1MS/s的更新率。每個通道的基準源和輸出極性都是可編程的。結合乘算型DAC架構，PXI/DAQ/DAQe-2500系列DAQ卡能夠產生復雜的調制模擬信號。（可選：DAQ-2501，DAQ-2502，DAQe-2501，DAQe-2502）
這種基于硬件的任意波形發生可降低CPU負載，即使在全速更新所有的模擬輸出時亦 如此，波形的長度只受系統內存的限制。
DAQ/DAQe-2500系列整合最高8通道、400 kS/s、14位單端模擬輸入與可編程極性、24通道可編程數字I/O以及一個2通道16位通用定時器/計數器。
DAQ/DAQe-2500系列能夠同時進行全速模擬輸入和輸出，還可通過SSI(系統同步接口)總線來實現多卡同步。自動校準功能可把增益及偏移調節至指定的精度范圍內，而無需您通過手動調校來校準板卡。
產品特點：
■ 支持32位3.3 V或5 V PCI總線(DAQ-2500系列)
■ x1 PCI Express®接口 (DAQe-2500系列)
■ 基于硬件的任意波形發生
■ 板載8k采樣點D/A FIFO (DAQ/DAQe-2501)
■ 板載16k采樣點D/A FIFO (DAQ/DAQe-2502)
■ 通道可編程的雙極性或單極性擬輸出范圍和內部或外部參考源模
■ 8通道400 kS/s 14位單端模擬輸入(PXI/DAQ/DAQe-2501)，4通道400 kS/s 14位單端模擬輸入(PXI/DAQ/DAQe-2502)
■ 板載2k采樣點A/D FIFO
■ 雙極性或單極性模擬輸出范圍
■ Scatter-gather DMA，用于模擬輸入/輸出
■ 24通道TTL 數字輸入/輸出
■ 2通道16位通用定時器/計數器
■ 模擬及數字觸發
■ 全自動校準
■ 通過SSI(系統同步接口)總線或PXI觸發總線實現多卡同步
產品規格
|
DAQ/DAQe-2501/2502 |
|
模擬輸出 |
|
■ 通道數 • 4路電壓輸出 • 8路電壓輸出 ■ 分辨率：12位 ■ 輸出范圍：0-10 V，±10 V，0-AO外部參考電壓，±AO外部參考電壓 ■ 最大更新率：1 MS/s ■ 壓擺率：20 V/μs ■ 穩定時間：3μs至±0.5 LSB精度 ■ 偏移誤差：±8 mV ■ 增益誤差：最大輸出±0.04% ■ 驅動能力：±5 mA ■ 穩定性：任何無源負載，最大1500pF ■ 觸發源：軟件，外部數字/模擬觸發器，SSI總線 ■ 觸發模式：后觸發、延時觸發及重觸發 ■ FIFO緩存大小 • 8k采樣點 • 16k采樣點 ■ 數據傳輸：程序控制I/O，scatter-gather DMA |
|
模擬輸入 |
|
■ 分辨率：14位，無誤碼 ■ 通道數 • 8路單端 • 4路單端 ■ 最大采樣頻率：400 kS/s ■ 增益：1 ■ 雙極性輸入范圍：±10 V ■ 單極性輸入范圍：0-10 V ■ 偏移誤差：±4 mV ■ 增益誤差：FSR的±0.01% ■ 輸入耦合：直流(DC) ■ -3dB小信號帶寬(雙極性+/-10V)：600kHZ ■ 過壓保護：開機：連續±30 V，關機：連續±15 V ■ 輸入阻抗：1 GΩ/6 pF ■ 觸發源：軟件，外部數字/模擬觸發器，SSI總線 ■ 觸發模式：后觸發、延時觸發及重觸發 ■ FIFO緩存大小：2 k采樣點 ■ 數據傳輸：輪詢，scatter-gather DMA |
|
數字I/0 |
|
■通道數：24通道8255可編程輸入/輸出 ■兼容性：5 V/TTL ■數據傳輸：程序控制I/O |
|
定時器/計時器 |
|
■通道數：2 ■分辨率：16位 ■兼容性：5 V/TTL ■基本時鐘頻率：40 MHz，外部時鐘頻率最大10 MHz |
|
通用規格 |
|
■自動校準：是 (+5 V, ±2 ppm/?C) ■尺寸 • 160 mm x 100 mm(不包括連接器)(PXI-2500系列) • 175 mm x 107 mm(不包括連接器)(DAQ-2500系列) • 168 mm x 107 mm(不包括連接器)(DAQe-2500系列) ■連接器：68針VHDCI孔端插座 ■工作溫度：0?C至+55?C ■存儲溫度：-20?C至+70?C ■濕度：5%至95%，非凝露 ■電源要求 • 典型+5 V 1.6 A (PXI/DAQ-2501)，典型+3.3 V 0.78 A, +12 V 0.66 A (DAQe-2501) • 典型+5 V 2.12 A (PXI/DAQ-2502)，典型+3.3 V 0.89 A, +12 V 0.76 A (DAQe-2502) |
