產品特點
? 支持32位5 V PCI總線
? 區別：12位A/D分辨率(PCI-9111DG)；16位A/D分辨率PCI-9111HR)
? 16路單端模擬輸入
? 采樣率最高100 kS/s
? 板載1k采樣點A/D FIFO
? 可編程增益：x1、x2、x4、x8、x16
? 雙極性模擬輸入范圍

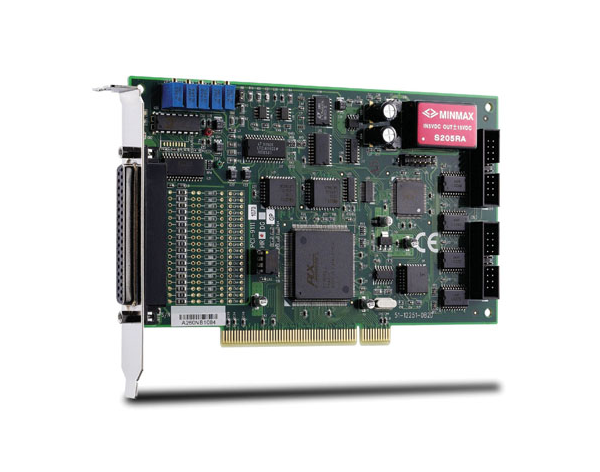

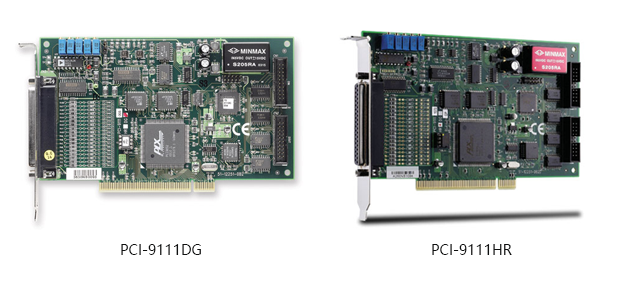

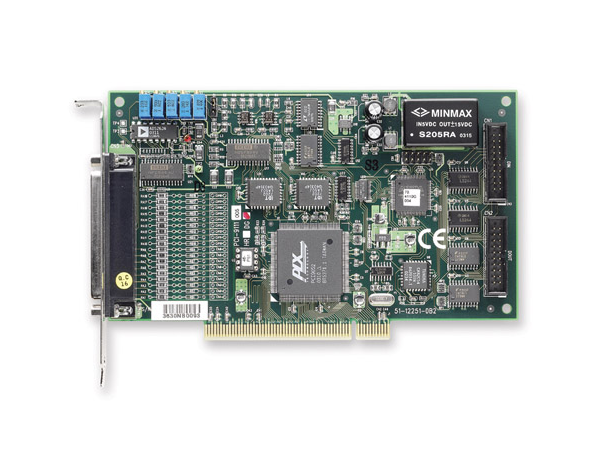

產品介紹
凌華PCI-9111系列為16通道、100ks/s低成本多功能數據采集卡，具有靈活的模擬輸入配置。在每個A/D輸入通道上實施RC濾波器，以供用戶衰減或濾波輸入信號。PCI-9111系列為雙極輸入提供5個可編程輸入范圍的模擬輸入。
還支持自動模擬輸入掃描。PCI-9111DG提供12位A/D分辨率，而PCI-9111HR提供16位A/D分辨率。PCI-9111系列還具有1通道12位模擬輸出、16通道TTL數字輸入和16通道TTL數字輸出。PCI-9111系列提供了經濟高效、可靠的數據采集功能，是各種應用的理想選擇。
16路AI（12位，100KS/s），1路AO（12位），32路DIO，PCI 多功能I/O設備
PCI-9111DG提供了模擬I/O、數字I/O，用于PWM、編碼器、頻率、事件計數等，具有靈活的模擬輸入配置。 該設備利用即插即用、中斷共享的PCI總線和多核優化的驅動程序和應用軟件，提供了高性能表現。 該設備為從實驗室自動化、研究、設計驗證/測試到制造測試等各種應用提供了低成本的可靠DAQ功能。 隨附的PCI-9111DG驅動程序和配置實用程序簡化了配置和測量。例：PCI-9111DG數據采集卡在液壓元件CAT實驗中的應用。
16路AI（16位，100KS/s），1路AO（12位），32路DIO，PCI 多功能I/O設備
PCI-9111HR提供了模擬I/O、數字I/O，用于PWM、編碼器、頻率、事件計數等，具有靈活的模擬輸入配置。 該設備利用即插即用、中斷共享的PCI總線和多核優化的驅動程序和應用軟件，提供了高性能表現。 該設備為鋰電池外殼檢測自動化、研究、設計驗證/測試到制造測試等各種應用提供了低成本的可靠DAQ功能。 隨附的PCI-9111DG驅動程序和配置實用程序簡化了配置和測量。例：PCI-9111HR數據采集卡在鋰電池抗壓測試系統中的應用。
產品功能
|
模擬輸入 |
|
通道數：16路單端 分辨率 · 12位 (PCI-9111DG) · 16位 (PCI-9111HR) 轉換時間：8 µs 最大采樣率：100 kS/s 輸入信號范圍(可軟件編程)
精度
輸入耦合：直流(DC) 過壓保護：連續±35 V 輸入阻抗：10 MΩ 觸發模式：軟件、定時及外部觸發 (5 V/TTL兼容) FIFO緩存大小：1k采樣點 數據傳送：輪詢，中斷 |
|
模擬輸出 |
|
通道數：1路電壓輸出（編號） 分辨率：12位 輸出范圍(跳線選擇)
輸出驅動能力：最大±5 mA 穩定時間：30 µs 數據傳輸：程序控制I/O |
|
數字I/0 |
| 通道數：16通道輸入及16通道輸出
兼容性：5 V/TTL 數據傳輸：程序控制I/O |
|
通用規格 |
|
I/O接口 · 37針D-Sub孔型插座 · 20針帶狀插頭x2 工作溫度：0°C至+60°C 儲存溫度：-20°C至+80°C 相對濕度：5%至95%，非凝露 電源要求
尺寸(不包括連接器) 175 mm x 107 mm |
訂購指南
訂購信息
PCI-9111DG ：16通道12位100kS/s高性價比多功能DAQ數據采集卡
PCI-9111HR：16通道16位100kS/s高性價比多功能DAQ數據采集卡
接線端子板和線纜
DIN-37D-01：帶1個37針D-Sub連接器，標準導軌安裝
DIN-20P-01：帶1個20針帶狀連接器，標準導軌安裝
ACLD-9137-01：通用接線端子板，帶1個37針D-Sub連接器
ACLD-9188-01：通用接線端子板，帶2個20針帶狀連接器和1個37針D-Sub連接器
ACLD-9182A-01：16通道隔離數字輸入接線端子板
ACLD-9185-01：16通道繼電器輸出接線端子板
軟件
■ 操作系統
• Windows Vista/XP/7/8 x64/x86,
• Linux
■ 軟件兼容性
• LabVIEW
• MATLAB
• Visual Studio.NET
■ 推薦軟件
• AD-Logger
• DAQBench
• DAQMaster
•VB.NET/VC.NET/VB/VC++/BCB/Delphi
■ 驅動支持
• DAQPilot，支持Windows
• DAQPilot，支持LabVIEW
• DAQ-MTLB，支持MATLAB
• PCIS-DASK，支持Windows
• PCIS-DASK/X，支持Linux
